Кіраўніцтва чыгуначнай

Месца паходжання: Хэбэй, Кітай

Гарантыя: 1 год

Індывідуальная падтрымка: OEM, ODM, OBM

Назва брэнда: Storan

Нумар мадэлі: 2008 г.

Матэрыял: HT200-HT300

Дакладнасць: Наладжваецца

Рэжым працы: Наладжваецца

Вага элемента: наладжваецца

Ёмістасць: Наладжваецца

Спецыфікацыя: 1500-4000 мм даўжынёй альбо наладзіць

Паверхня: T-Slots

Цвёрдасць працоўнай паверхні: HB160-240

Лячэнне паверхні: апрацоўка

Працэс ліцейнага завода: кастынг з пясчанай смалой

Афарбоўка: грунтоўка і афарбоўка твару

Паверхневае пакрыццё: марынаванае алей і пластыкавы або пакрыты антыкаразійнай фарбай

Дакладнасць класа: 2-3

Працоўная тэмпература: (20 ± 5) ℃

Упакоўка: фанерная скрынка

Час вядзення

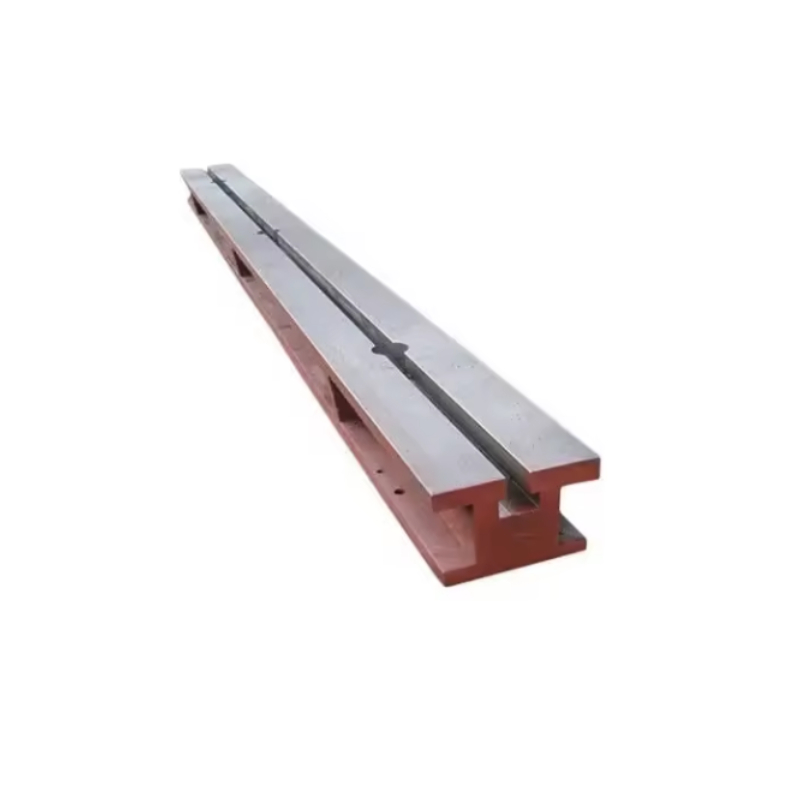

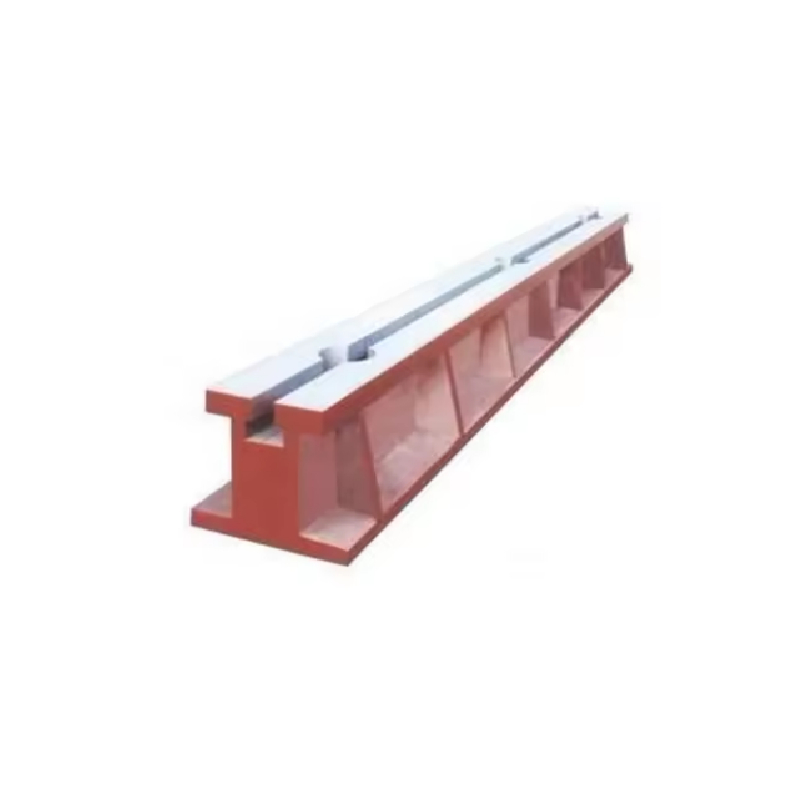

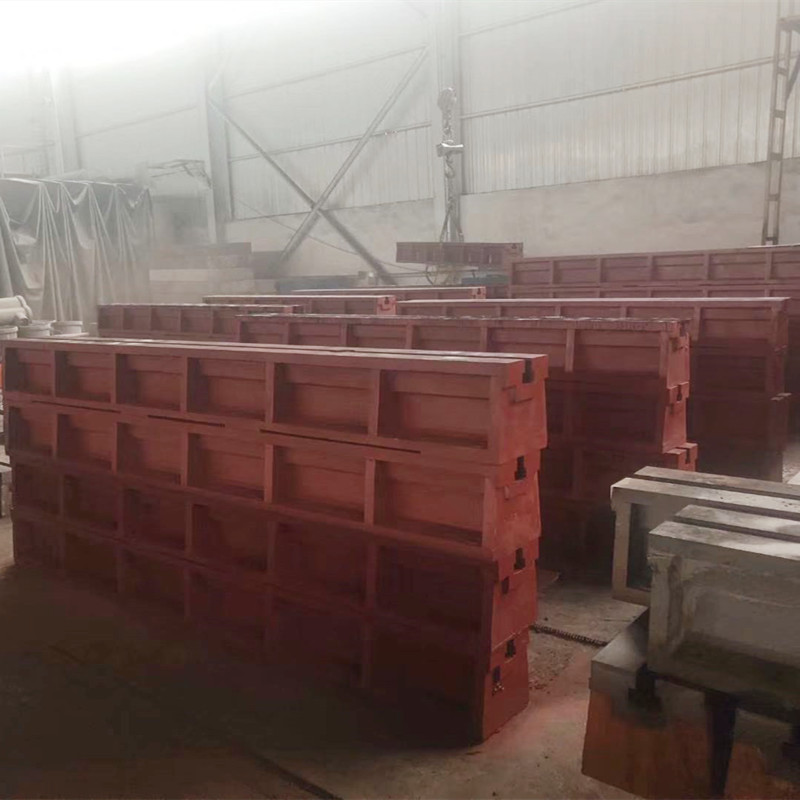

Чыгунавыя чыгуначныя чыгуначныя вырабы таксама вядомыя як: наземная чыгунка, T-Grove Ground Rail, наземная прамень, жалеза з зямлі, жалеза з падмуркай, аднаразовая платформа T-Grove, чыгунная грунтавая рэйка.
Асноўнай мэтай чыгуннай наземнай рэйкі T-Grove з’яўляецца распрацоўка і збор у чыгунную платформу на аснове фіксаваных кропак абсталявання. У асноўным ён выкарыстоўваецца для зборкі, выпрабаванняў, зваркі і праверкі вялікага абсталявання.

Матэрыяльныя перавагі чыгунных t-groove рэйкі:
Перавагі чыгунных грушавых рэек T-Grove: пры дапамозе чыгунных грунтовых накіроўвалых, не трэба рабіць іх на вялікія платформы, што эканоміць матэрыяльныя выдаткі і займае невялікую прастору, што прыводзіць да высокай эканамічнай эфектыўнасці.

Матэрыял чыгуннай наземнай рэйкі T-Grove-гэта высокатрывалы шэры чыгун ht200-250, з працоўнай цвёрдасцю паверхні HB170-240. Кастынг прайшоў два раунды штучнага адпалу пры 600 ℃ -700 ℃ або натуральнае старэнне на працягу 2-3 гадоў, каб цалкам выдаліць унутранае напружанне са стабільнай дакладнасцю і добрай зносу.

Кастынг з смалавай пясчанай: як вытворчасць накіроўвалых чыгунак забяспечвае стабільнасць

Дакладнасць у лінейных накіроўвалых накіроўвалых пачынаецца з вырабу дасканаласці. Storaen выкарыстоўвае прасунутую смалавую пясчаную пяску для інжынерных лінейных накіроўвалых накіроўвалых, якія забяспечваюць неперасягненую стабільнасць для аэракасмічных, аўтамабільных і цяжкіх галіновых прыкладанняў. Вось як наш працэс забяспечвае надзейнасць і прадукцыйнасць ва ўсіх тыпах накіроўвалых чыгунак:

1. Дасканаласць матэрыялу: HT200-HT300 чыгун для прамысловых патрабаванняў

Ліццё з пяском з пяску пачынаецца з выбару HT200-HT300 шэрага чыгуннага жалеза (цвёрдасць 160–240 кб), абранага для:

Збалансаваная трываласць: 200–300MPA трываласць пры расцяжэнні падтрымлівае 5–50 тон рухомага абсталявання, ідэальна падыходзіць для цяжкіх лінейных накіроўвалых накіроўвалых.
Устойлівасць да стрэсу: раўнамерная структура збожжа зніжае ўнутранае напружанне на 40% супраць адлівання зялёнага пяску, мінімізуючы дэфармацыю ў асяроддзі 10 ° C -40 ° C для паслядоўных прадукцыйнасці накіроўвалых машын.

2. Дакладнасць ліцця для складаных геаметрый

Пясчаная смала для самаадчування забяспечвае мудрагелістыя тыпы чыгунак з жорсткімі допускамі:

Дакладнасць з ЧПУ: T-SLOT памеры (шырыня 14–36 мм, глыбіня 8–20 мм), дасягнутае з дакладнай ± 0,1 мм для бесперашкоднай інтэграцыі з сістэмамі аўтаматызацыі.
Стабільнасць ядра: Унутраныя ядра падтрымліваюць 0,05 мм/м прасцей, прадухіляючы дэфекты і забяспечваючы плоскасць 2–3 класа (≤0,02 мм/м для рэек 2000 мм) – крытычна для дакладнасці выраўноўвання.

3. Цеплавая апрацоўка даўгавечнасці і стабільнасці

3-этапны працэс павышае чыгуначную прадукцыйнасць:

Выдаленне стрэсу (550 ° С/4 гадзіны): выключае 90% стрэсу для ліцця, каб прадухіліць дэфармацыю падчас апрацоўкі/транспарціроўкі.
Нармалізацыя: удакладняе структуру збожжа для 2-х большую зносаўстойлівасць у прыкладаннях з высокім цыклам (10 000+ цыклаў нагрузкі).
Павярхоўнае шліфаванне: аздабленне да RA ≤1,6 мкм для плаўнага руху і мінімальнага трэння ў аўтаматызаваных сістэмах.

4. Наладжвальная магутнасць памеру і загрузкі

Storaen адаптуецца да ўсіх патрэбаў накіроўвалых чыгунак і нагрузкі:

Стандартны дыяпазон: даўжыня 1500–4000 мм, шырынёй 200–500 мм для агульнага выкарыстання; Карыстальніцкія памеры да 6000 мм для негабарытнай тэхнікі.
Умацаваны дызайн: вэб -структуры павялічваюць грузападымальнасць на 30% (да 80 тон/м) без дадатковай вагі, ідэальна падыходзіць для аэракасмічнай зборкі, якая патрабуе дакладнасці і мабільнасці.

5. Перавага кастынгу Storaen

Універсальнасць: вырабляе ўсе тыпы накіроўвалых чыгунак-ад лёгкіх рэек да трывалага да цяжкіх мадэляў-з аднолькавай дакладнасцю.
Забеспячэнне якасці: 3D-лазернае сканаванне/тэставанне CMM забяспечвае захаванне GB/T 1958-2017/ISO 1101 пры падтрымцы 1-гадовай гарантыі супраць памеранага дрэйфу.
Эфектыўнасць: ёмістасць 500 шт/дзень забяспечвае стандартныя рэйкі за 7 дзён, карыстацкія рашэнні за 4–6 тыдняў – хуткасць і стабільнасць збалансавання.

Стабільнасць у лінейных накіроўвалых накіроўвалых распрацавана, а не выпадкова. Смараная пясчаная пясчаная пясчаная, спалучае ў сабе прэміум -матэрыялы, дакладнасць ліцця і строгае цеплааддача, каб забяспечыць цяжкія лінейныя накіроўвалыя накіроўвалыя і машынныя накіроўвалыя рэйкі, якія адпавядаюць самым жорсткім прамысловым патрабаванням. Даследуйце нашы тыпы кіраўніцтва сёння і выпрабуйце розніцу, якую прасунула вытворчасць у прадукцыйнасці і даўгалецця абсталявання.

Як накіроўвалыя рэйкі замяняюць чыгунныя пласціны для эканоміі выдаткаў

Традыцыйныя пласціны чыгунных паверхняў дамінуюць у прамысловай зборцы і праверцы, але іх аб’ём, фіксаваны памер і высокія выдаткі на тэхнічнае абслугоўванне выклікае выклік сучаснай эфектыўнасцю вытворчасці. Storaen уводзіць лінейныя накіроўвалыя рэйкі як эканамічную альтэрнатыву, забяспечваючы дакладнасць, гнуткасць і да 30% агульнай эканоміі выдаткаў у параўнанні са звычайнымі пласцінамі. Вось як нашы тыпы накіроўвалых чыгунак пераглядаюць прамысловы супрацоўнік:

1. Канструкцыя эканоміі: 50% скарачэння слядоў

Чыгунныя пласціны (напрыклад, 2000x1500mm) патрабуюць шырокай плошчы і цяжкіх падмурка:

Вертыкальная і гарызантальная гнуткасць: вертыкальныя накіроўвалыя накіроўвалыя (напрыклад, мадэлі вышыні 1500 мм) мацаванне вертыкальна на сценах або стэндах, ствараючы працоўныя прасторы 3D -зборкі без ахвяравання плошчы падлогі – ідэальны для кампактных робататэхнічных клетак або аўтаматызаваных зварных станцый.
Наладжвальная даўжыня: Стандартны памер накіроўвалых ваганняў складае ад 1000–4000 мм, з бесперашкодным сплайсінгам для негабарычных прыкладанняў (да 6000 мм), памяншаючы матэрыяльныя адходы на 40% у параўнанні з чыгуннымі пласцінамі да памеру.

2. Эканамічная дакладнасць без кампрамісу

У той час як чыгунныя пласціны дасягаюць плоскасці 2 класа (≤0,02 мм/м), наземныя лінейныя накіроўвалыя рэйкі Storaen адпавядаюць гэтай дакладнасці пры 30% больш нізкай цане накіроўвалых чыгунак:

Эфектыўнасць матэрыялу: чыгуннае будаўніцтва HT200 (цвёрдасць 180 ГБ) выкарыстоўвае 25% менш матэрыяльных, чым цвёрдыя паверхневыя пласціны, захоўваючы пры гэтым 50 тон/м нагрузкі, балансаванне калянасці і эканоміі.
Зніжанае абслугоўванне: аздабленне алеем супраць карузійнага марынавання (таўшчыня 5 мкм) абараняйце ад астуджальнай вадкасці і вільготнасці, пашыраючы тэрмін службы ў 2 разы ў параўнанні з безкрытымі пласцінамі, якія патрабуюць штогадовага ўзбуджэння (5000 долараў+ кошту для вялікіх пласцінак).

3. Адаптацыя для дынамічных працоўных працэсаў

Выпраўленыя чыгунныя пласціны змагаюцца са змяненнем вытворчых патрэбаў, але нашы экскурсаводы тыпы чыгунак пераўтвараюцца ў універсальнасці:

Модульная канструкцыя T-Slot: 14–36 мм шырокія слоты (± 0,1 мм талерантнасць) Прыміце хамуты хуткага вызвалення, робататэхнічныя рукі або інструменты для вымярэнняў, што забяспечвае рэканфігурацыю 5-хвіліннай матчы ў параўнанні з 2+ гадзінамі для ўстаноўкі на аснове пласцін.
Высокія характарыстыкі: узмоцненыя лінейныя накіроўвалыя накіроўвалыя (80 тон/м грузападымальнасць) падтрымліваюць вялікае абсталяванне, напрыклад, штампоўка кампанентаў прэсы або аэракасмічных фюзеляжных секцый, замяняючы зборкі шматлікіх пласцінак на адзінкавыя чыгуначныя сістэмы, якія спрашчаюць выраўноўванне.

4. Прапанова кошту Стораэна: больш, чым проста эканомія кошту

Хуткае разгортванне: Папярэдне махляныя рэйкі, гатовыя да ўстаноўкі, разрэзаныя час на 60% у параўнанні з выраўноўваннем і замацаваннем чыгунных пласцін.
Карыстальніцкія рашэнні: Вам патрэбныя антымагнітныя пакрыцці для зборкі электронікі або памеру негабарытнага накіроўвалых чыгункі для вытворчасці ветравых турбін? Наша каманда OEM забяспечвае індывідуальныя машынныя накіроўвалыя рэйкі за 4–6 тыдняў, без мінімальных даплат.
Забеспячэнне якасці: кожная чыгунка адпавядае геаметрычным допуску GB/T 1958-2017 і ўключае ў сябе 1-гадовую гарантыю-ліквідуючы рызыку інвеставаць у недастатковыя вынікі бюджэтных альтэрнатыў.

5. Заяўкі, дзе эканомія выдаткаў адпавядае прадукцыйнасці

Аўтамабільная зборка: замяніце чыгунныя пласціны 3 м² на дзве лінейныя рэйкі 2000 мм, зэканоміўшы 10 000 долараў у папярэдніх выдатках і 20% месца для выраўноўвання блока рухавіка.
Аэракасмічная інструмента: Лёгкія лінейныя накіроўвалыя накіроўвалыя (30% лягчэйшыя за эквівалентныя пласціны) Паменшыце патрэбы ў нагрузцы кранаў падчас праверкі кампанентаў крыла, зніжаючы выдаткі на эксплуатацыйную энергію.
Агульная апрацоўка: партатыўныя тыпы чыгунак (вага 50–100 кг) Выключыце неабходнасць у пастаянных установах пласціны, ідэальна падыходзіць для крамаў з частымі рэканфігурацыямі абсталявання.

Не дазваляйце састарэлым чыгунным пласцінам сцякаць ваш бюджэт і плошчу. Лінейныя накіроўвалыя рэйкі Storaen забяспечваюць неабходную вам дакладнасць за долю кошту, з модульнасцю да будучых вашых аперацый. Ад цяжкіх лінейных накіроўвалых накіроўваў для прамысловых гігантаў да наладжвальных тыпаў чыгунак для нішавых прыкладанняў, мы пераглядаем каштоўнасць у рашэннях па службе. Даследуйце нашы канкурэнтныя варыянты цэн на чыгунку сёння і пачніце эканоміць, не прыносячы шкоды прадукцыйнасці.

•
• Апісанне тэксту выявы 1
•
•

Спецыфікацыя і мадэль (даўжыня х шырыня х вышыня) (Блок: мм)

1500 X 150 X 150 1500 X 200 X 150 1500 X 250 X 300 1500 X 300 X 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 X 300 X 300 4000 X 300 X 350 3500 X 300 X 400 4000 X 320 X 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 X 300 X 400 5000 X 350 X 400 5000 X 400 X 450

Тэхнічная спецыфікацыя чыгуннага T-SLOT падлогі накіроўвалай рэйкі:
