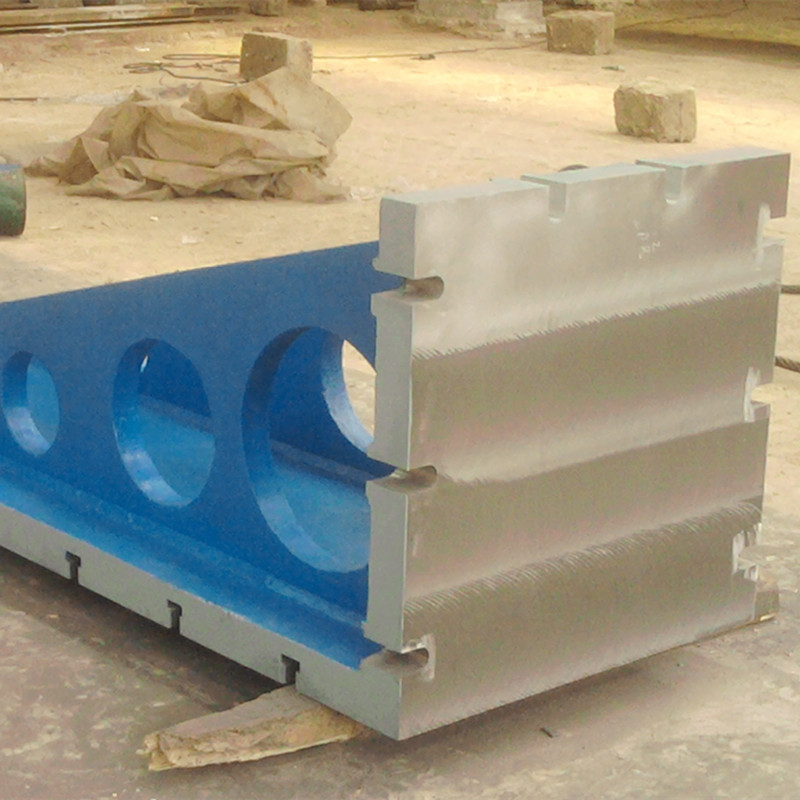

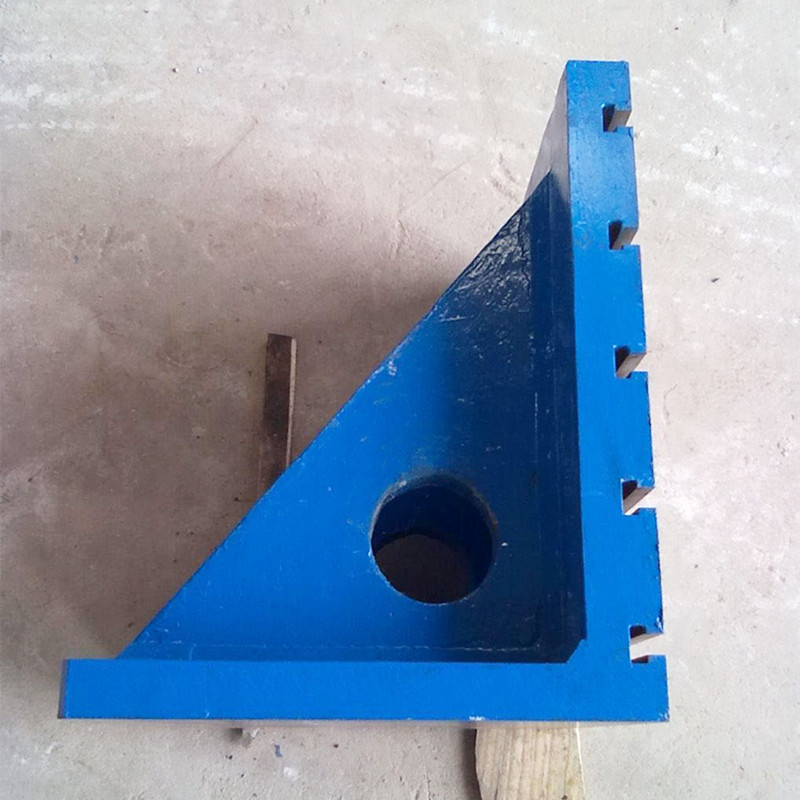

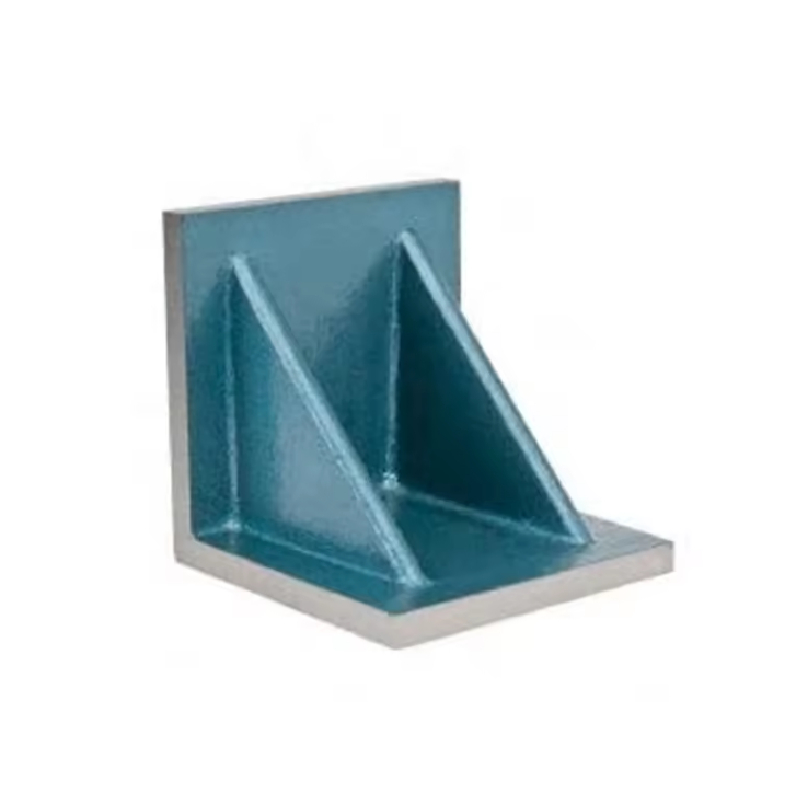

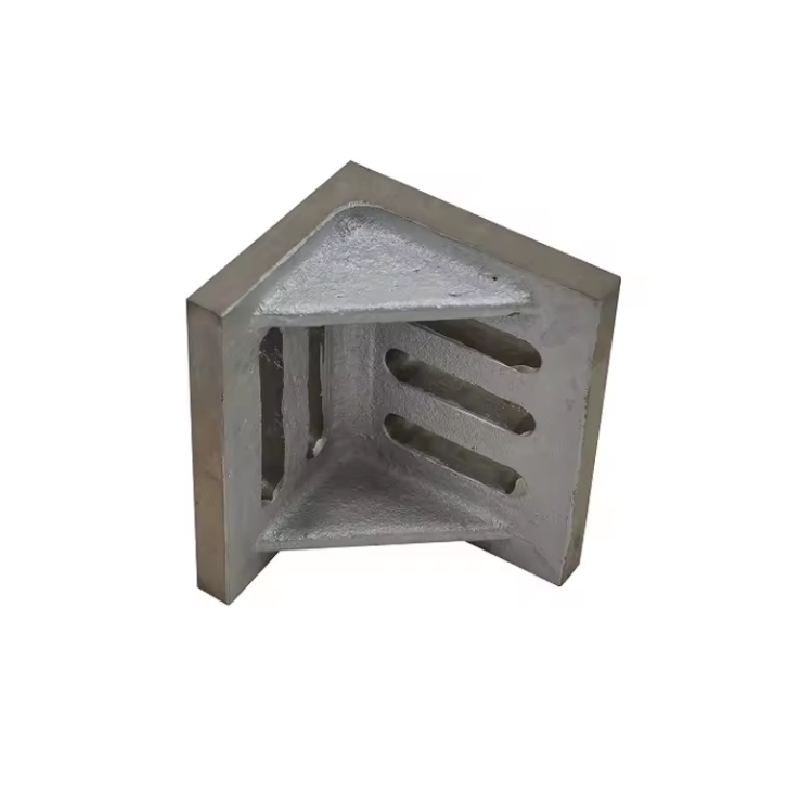

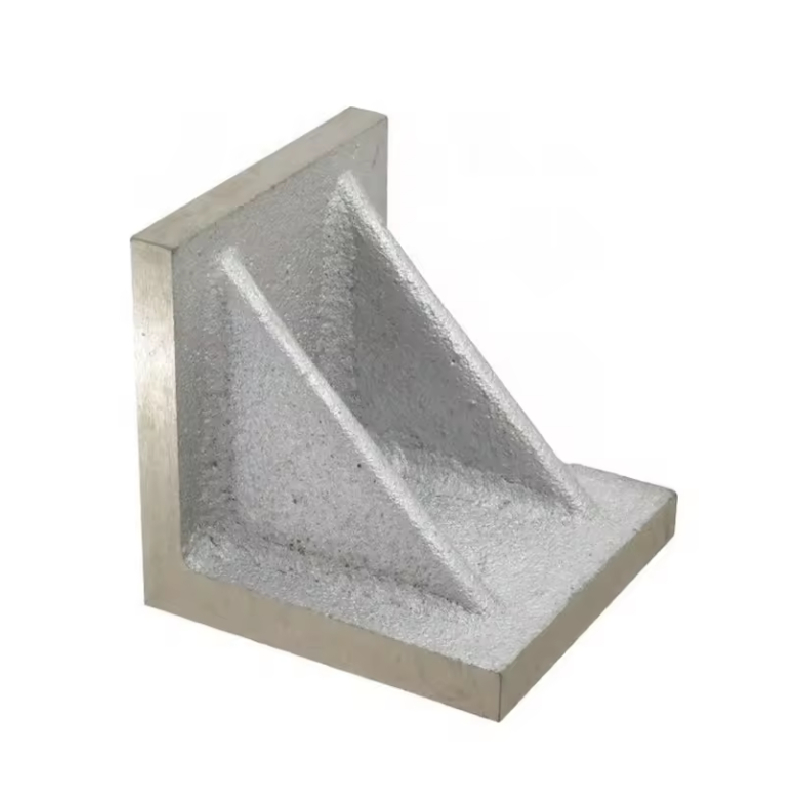

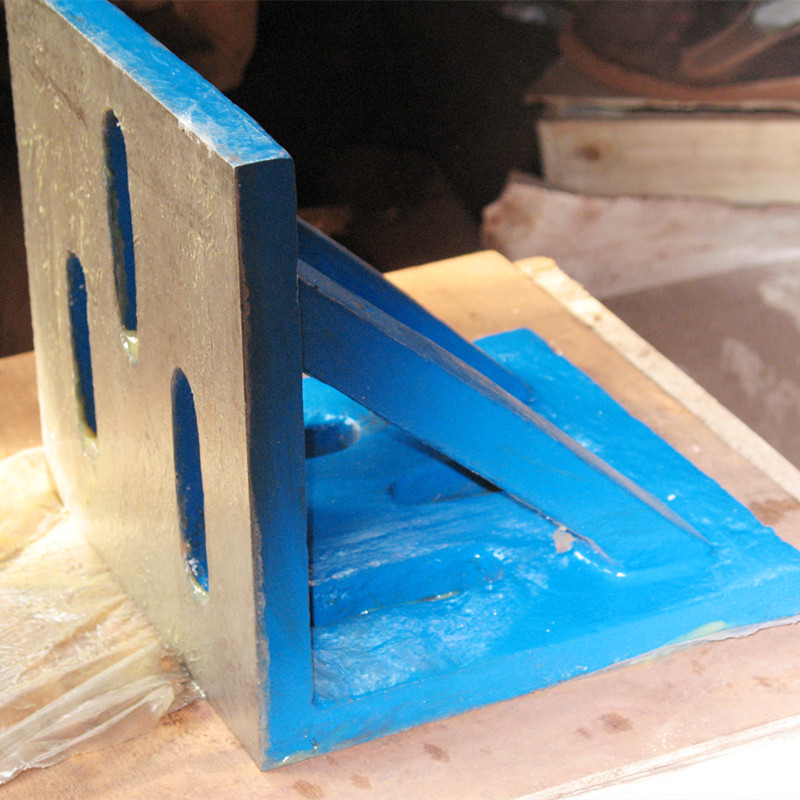

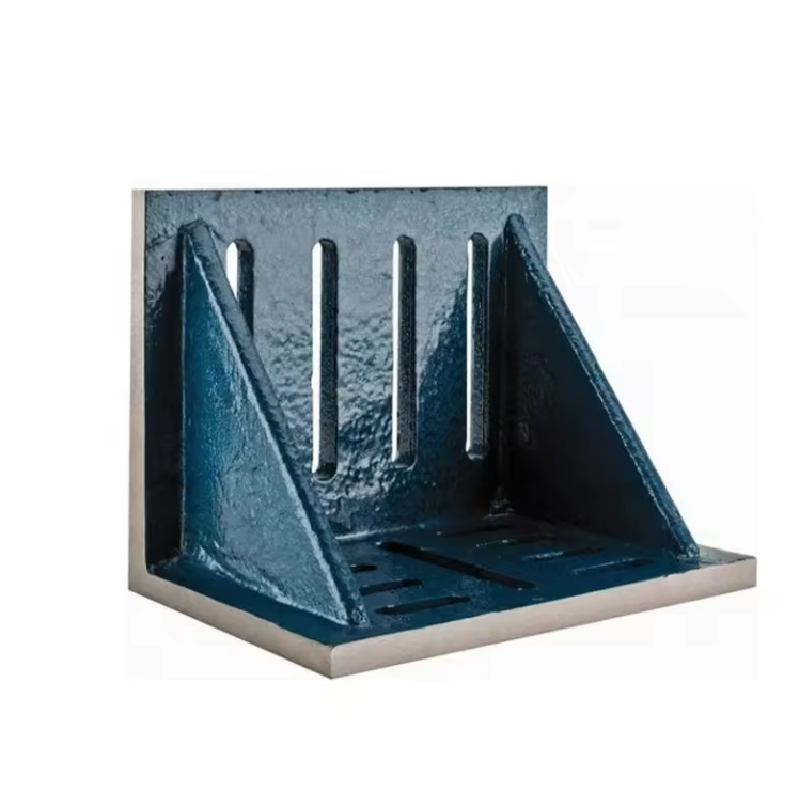

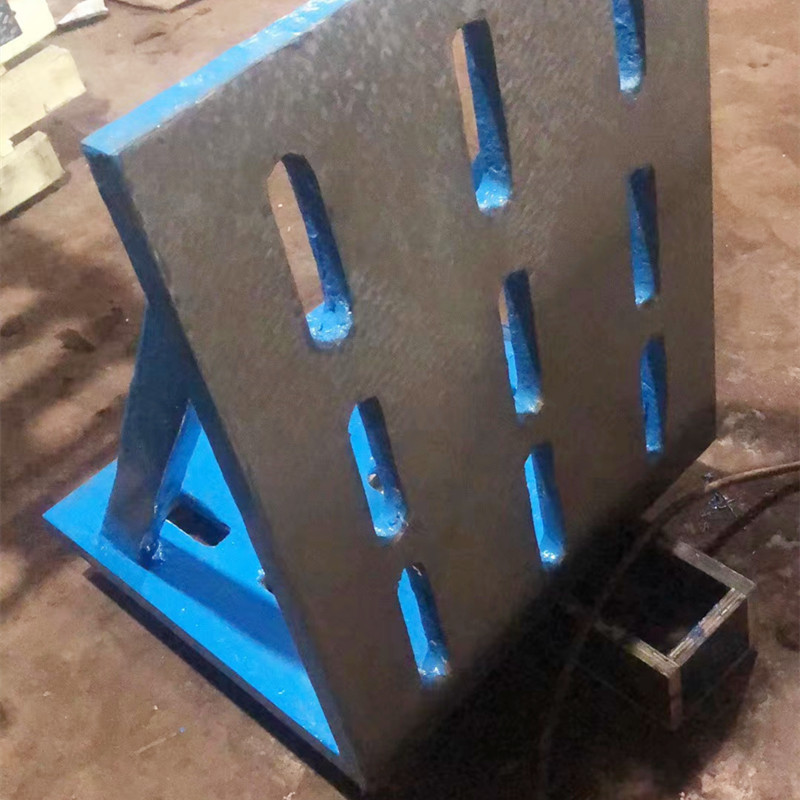

Чалезныя кутныя пласціны

Код прадукту: чыгунная пласцінка, талеркі з чыгуннай сагнутай, праверку, чыгунная сагнутая пласціна

Перавагі чыгунных згінальных пласцін – высокая дакладнасць, добрая зносаўстойлівасць і лёгкае абслугоўванне.

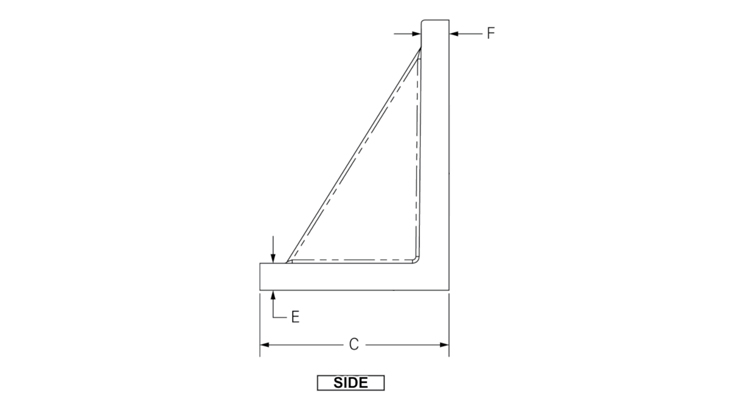

Спецыфікацыі пласціны з выгібам чыгун: 200 × 200 ~ 800 × 600 (міліметры) Дакладнасць: узровень 0, узровень 1, узровень 2, узровень 3.

Чыгунныя сагнутыя пласціны вырабляюцца ў адпаведнасці са стандартам JB6092-85, выраблены з матэрыялу HT200-HT300. Працоўная паверхня прымае тэхналогію выскрабання і шліфавання, якая выкарыстоўваецца для агляду кампанентаў і заціску ў механічнай апрацоўцы.

Прымяненне чыгуннага выгібу: выкарыстоўваецца для агляду кута нарыхтоўкі 90 °, праверкі ўзаемнай перпендыкулярнасці адпаведных паверхняў кампанентаў падчас абслугоўвання абсталявання, а таксама звычайна выкарыстоўваецца для маркіроўкі завалоў. Яго таксама можна выкарыстоўваць для праверкі, ўстаноўкі і вертыкальнай павярхоўнай праверкі станкавых прыбудоў, і можа праверыць вертыкальнасць нарыхтоўкаў на чыгунных плоскіх пласцінах. Ён падыходзіць для высокадакладных механічных і прыбораў і праверкі не вертыкальнасці паміж станкамі.

Месца паходжання: Хэбэй, Кітай

Гарантыя: 1 год

Індывідуальная падтрымка: OEM, ODM, OBM

Назва брэнда: Storan

Нумар мадэлі: 2012

Матэрыял: Наладжваецца

Дакладнасць: Наладжваецца

Рэжым працы: Наладжваецца

Вага элемента: наладжваецца

Ёмістасць: Наладжваецца

Назва прадукту: чыгунная пласціна кута

Матэрыял: HT200-300

Памер: наладжаны

Цвёрдасць працоўнай паверхні: HB160-240

Працэс ліцейнага завода: кастынг з пясчанай смалой

Структура: Наладжваецца

Афарбоўка: грунтоўка і фарба для твару

Дакладнасць класа: 1-3

Працоўная тэмпература: (20 ± 5) ℃

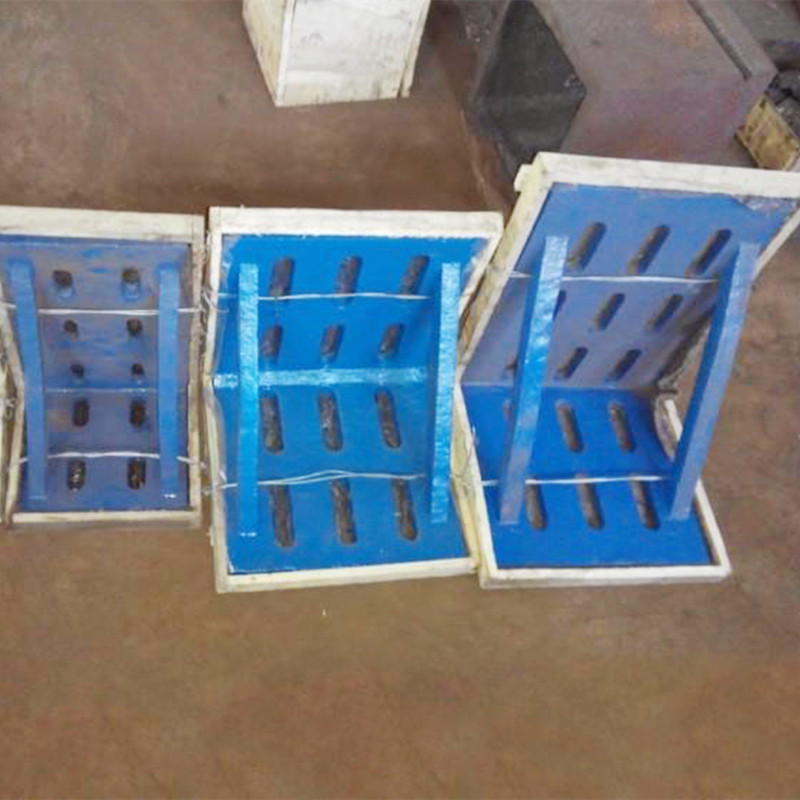

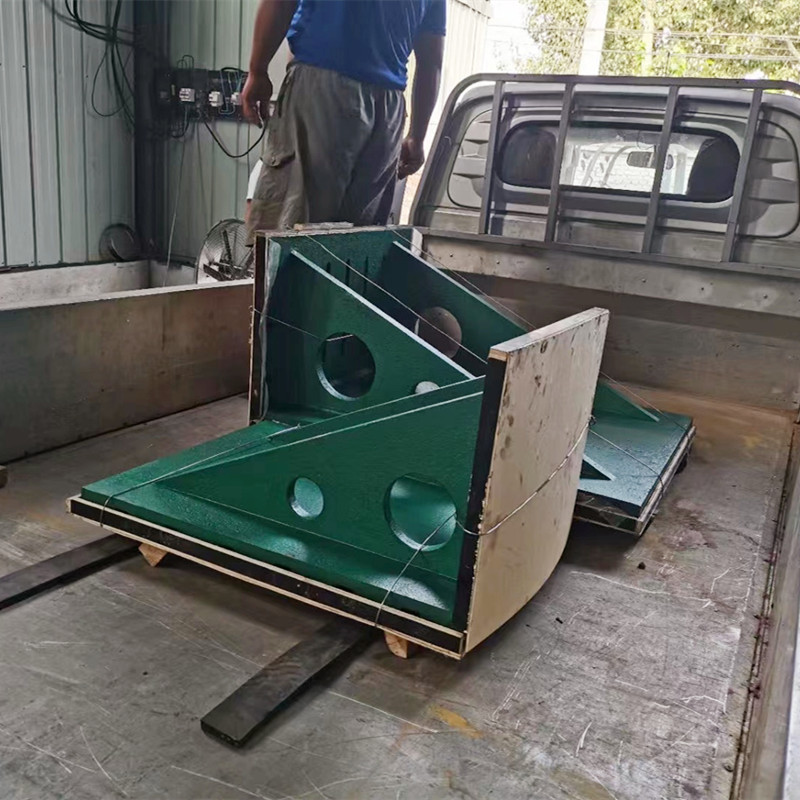

Упакоўка: фанерная скрынка

Час вядзення

Матэрыял: HT200-300

Спецыфікацыя: Наладзьце

Цвёрдасць працоўнай паверхні: HB160-240

Лячэнне паверхні: выскрабанне, аздабленне зямлі або апрацоўка

Працэс ліцейнага завода: кастынг з пясчанай смалой

Афарбоўка: грунтоўка і афарбоўка твару

Паверхневае пакрыццё: працоўная паверхня, пакрытая салёным алеем, і непрацуючай паверхняй, пакрытай антыкаразійнай фарбай

Працоўная тэмпература: (20 ± 5) ℃

Дакладнасць класа: 1-3

Упакоўка: фанерная скрынка

Дызайн з нізкім утрыманнем чыгунных кутавых пласцін: HB160-240 цвёрдасць для даўгалецця

У прамысловых прыстасаваннях чыгунныя кутавыя пласціны павінны пераносіць цяжкае выкарыстанне без частага падтрымання. Storaen выкарыстоўвае HT200-HT300 Шэры чыгун (HB160-240), каб стварыць рашэнні для ліцця пласціны, якія мінімізуюць абслугоўванне-ідэальныя для майстар-класаў, дзе час пражывання інструментаў дарагі. Вось як наш дызайн забяспечвае трываласць з лёгкасцю:

1. Цвёрдасць для ўстойлівасці да зносу і ўздзеяння

Нашы мадэлі пласціны з чыгуннай скрынкі (160–240 HB) перавышаюць больш мяккія матэрыялы ў 2 разы:

Устойлівасць да ізаляцыі: Жамтваральная мікраструктура вытрымлівае 10 000+ цыклаў заціску, не губляючы 90 ° квадраты (± 5 ‘талерантнасць), крытычна важная для фрэзерных/свідравых прыстасаванняў, дзе пастаянны кантакт з інструментам пашкоджвае альтэрнатывы ніжняй насычанасці.
Устойлівасць да ўздзеяння: 200–300 МПа трываласць пры расцяжэнні паглынае нязначныя наступствы, пазбягаючы ўвагнутасцяў/расколін, якія чуваць алюмініевыя пласціны і патрабуюць частых рамонтаў.

2. Страсавая стабільнасць

Двухступенны працэс забяспечвае трывалую дакладнасць:

Ліццё з пясчанай смалой: раўнамерныя сценкі (15–30 мм) і 550 ° С адпальваюць ліквідуюць 90% стрэсу для ліцця, прадухіляючы дэфармацыю. Падтрымлівае плоскасць класа 2 (≤0,02 мм/м) больш за 600 мм, стабільны на працягу 10 ° С -40 ° С.
Трывалая аздабленне паверхні: фрэзераванае (RA ≤3,2 мкм) супрацьстаіць назапашванню цепланосбіта; Неабавязковае выскрабанне рук (RA ≤1,6 мкм) не дадае дадатковага абслугоўвання – у адрозненне ад лупіны пакрыцця на больш танных пласцінах.

3. Кантроль карозіі і трэння

Факты з нізкім утрыманнем для жорсткіх умоў:

Натуральная абарона: шчыльны чыгун памяншае іржу на 50% супраць сталі; 5 мкм марынаванага алейнага пакрыцця падоўжае супраціў у вільготных майстэрнях.
Самалубрыкавы графіт: памяншае трэнне паміж пласцінай і нарыхтоўкамі, ліквідуючы неабходнасць у частым змазку-складаецца з іншымі матэрыяламі.

4. Прыкладанні з высокім попытам

Даказана ў жорсткіх сцэнарыях:

Мацаванне цяжкіх машын: 600x400mm чыгуннага кута пліты падтрымлівае блокі рухавіка 300 кг штодня на працягу 5+ гадоў без дэградацыі, эканоміўшы $ 2000+ пры гадавых выдатках на ўзбуджэнне.
Аўтаматызаваная інспекцыя: Устойлівая паверхня HB180 падтрымлівае выраўноўванне 90 ° (± 10 ") у робататэхнічных наладах CMM, разрэзаная частата каліброўкі на 75% і павышэнне прапускной здольнасці.

5.

Трывалы дызайн: ад прамысловых мадэляў 200х200 мм да 800×600 мм, без далікатных кампанентаў і складаных пакрыццяў.
Забеспячэнне якасці: сустракаецца з GB/T 6092-85/ISO 1101, пры падтрымцы 1-гадовай гарантыі ад страты цвёрдасці альбо дрэйфу.
Перавага даўгалецця: 3 -кратнае тэрмін службы генетычных пласцін, зніжэнне агульнай кошту ўласнасці на надзейную вытворчасць.

Выберыце чыгунныя вугловыя пласціны Storaen для дакладнасці без клопатаў. Нашы чыгунныя рашэнні для пласціннай пласціны аб’ядноўваюць цвёрдасць HB160-240, ліццё без стрэсу і ўстойлівасць да карозіі, каб забяспечыць працяглыя характарыстыкі з мінімальным абслугоўваннем. Засяродзьцеся на сваім працоўным працэсе – мы будзем спраўляцца з даўгавечнасцю.

Чыгунныя кутлівыя пласціны Прыкладанні: Вытворчасць прыстасавання і праверку квадратнасці на 90 °

У дакладнасці вырабу чыгунныя кутныя пласціны маюць важнае значэнне для стабільнага прыстасавання і геаметрычнай дакладнасці, асабліва там, дзе важна плошча 90 °. Рашэнні для ліцця вуглавых пласцінак Storaen прапануюць калянасць і даўгавечнасць, каб атрымаць поспех у дзвюх ключавых ролях: выраб мацавання і агляду квадратнасці.

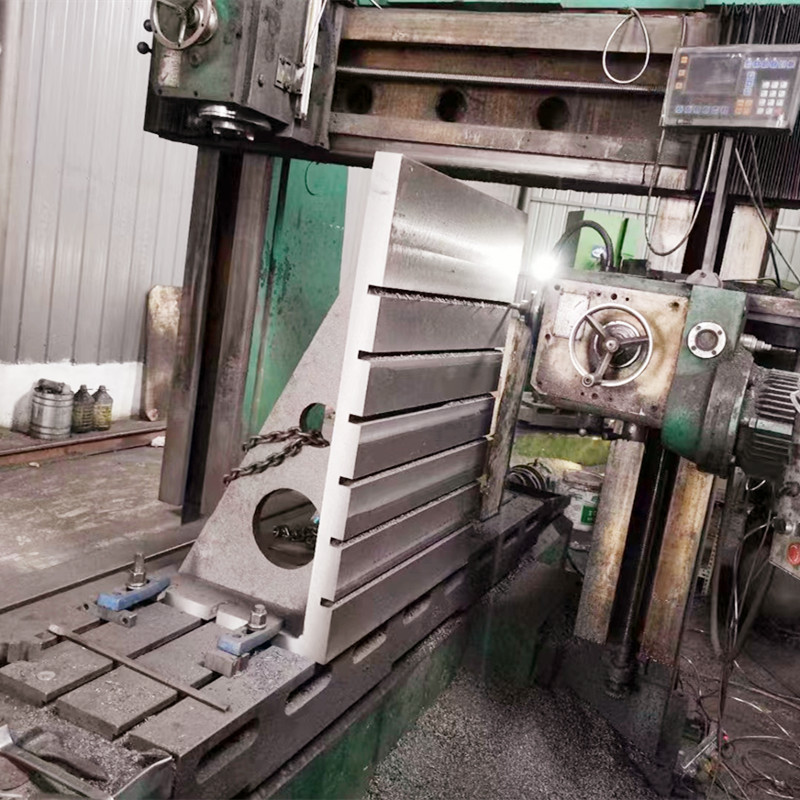

1. Стварэнне прыстасавання: Дакладнае размяшчэнне для апрацоўкі

Чыгунныя вугловыя пласціны Storaen ствараюць надзейныя асновы для заціску нарыхтоўкі:

Высокая стабільнасць: зроблены з чыгуннага жалеза HT200-HT300 (160–240 ГБ), яны вытрымліваюць 200 кг+ нагрузкі без дэфармацыі-у ідэале для зрэіў аўтамабільных корпусаў з ЧПУ. Пліта з кутовай скрынкі 400x300mm, якая забяспечвае прасвідраваныя адтуліны, якія падтрымліваюць дакладнае 90 ° выраўноўванне пры спарванні паверхнях, памяншаючы памылкі прыстасавання.
Модульная канструкцыя T-Slot: Стандартны 14–24 мм Т-сколе (± 0,1 мм талерантнасць) прымайце хуткія заціскі і паказчыкі, разрэзаючы час налады на 50% у параўнанні з карыстацкім сталёвым прыстасаванням. Гэтая універсальнасць падыходзіць для мацавання рухавікоў, клапанаў, клапанаў і робататэхнічных дэталяў з адной пласцінай 600×400 мм.

2. 90 ° Праверка квадратнасці: забеспячэнне механічнай цэласнасці

Для крытычнай праверкі перпендыкулярнасці:

Каліброўка CMM: клас 0, чыгунныя кутныя пласціны (≤0,0005 мм/м плоскасці) служаць эталонным стандартам для аэракасмічнай кампаненты, напрыклад, кранштэйны Jet Mongist, забяспечваючы куты 90 ° у межах ± 5 ", каб прадухіліць стомленасць вібрацыі.
Выраўноўванне машын: чыгунная кут 300×200 мм пацвярджае вертыкальнасць шпіндзеля ў станках/млынах да ISO 1101, зніжаючы знос інструмента на 15% і паляпшаючы аздабленне паверхні (RA ≤1,6 мкм) у цяжкіх сталёвых парэзах.

3. Перавагі дызайну Storaen для прамысловых патрэбаў

Матэрыял, які змяшчае вібрацыю: чыгуннае жалеза HT200-HT300 памяншае памылкі вымярэнняў на 40% у шумных майстар-класах, падтрымліваючы квадраты падчас жывой апрацоўкі.
Карыстальніцкія рашэнні: замовіць пласціны 800×600 мм з узмоцненымі рэбрамі для штампоўкі прымеркаваннямі дастаўлены праз 4–6 тыдняў, аптымізуючы размеркаванне нагрузкі для цяжкага выкарыстання.
Забяспечанасць якасці: кожная пласціна адпавядае GB/T 6092-85/ISO 1101 з дапамогай тэставання CMM, з 1-гадовай гарантыяй у параўнанні з дрэйфам квадратнасці для прыкладанняў з высокімі долямі.

4. Уплыў у прамысловасць: эфектыўнасць і дакладнасць

Аўтамабільная: пастаўшчык 1 -га ўзроўню выкарыстоўвае наш кут пліты для вылічэння галоўных галоваў, дасягнуўшы ± 0,01 мм перпендыкулярнасці і ліквідацыі перапрацоўкі зборкі рухавіка.
Aerospace: чыгунныя кутныя пласціны забяспечваюць адтуліны заклёпвання крыламі з фюзеляжамі, разрэзаючы час зборкі самалётаў на 30%.

Чыгунныя вугловыя пласціны Storaen надаюць магчымасць дакладнасці пры абліцоўванні і праверцы квадратнасці. Нашы рашэнні для ліцця пласціны, распрацаваныя для вялікіх нагрузак і паўтаральнай дакладнасці, памяншаюць час налады, павышаюць тэрмін службы інструментаў і адпавядаюць самым строгім прамысловым стандартам пры падтрымцы брэнда, які імкнецца да вырабу дасканаласці.
